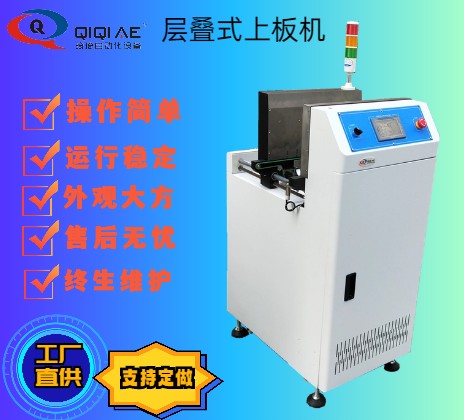

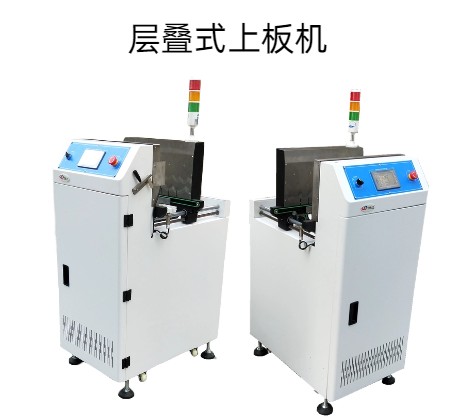

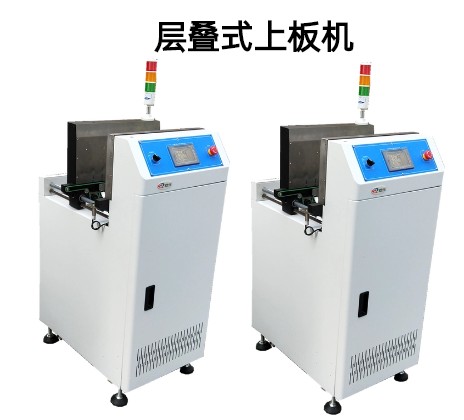

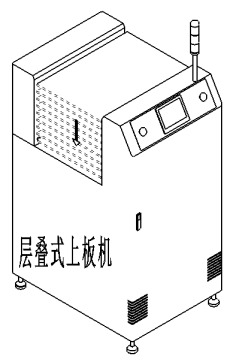

層疊式上板機

功能描述：此設備用于SMT或DIP生產線源頭，將成疊的PCB裸板放到料架上，于底層放松并跌落軌道，推插平落無間斷送到PCB生產線上，實現自動送板操作功能。

可根據客戶PCB板大小要求定做各種非標機型；




項目詳情








特點：

選用進口精密導桿、軸承調寬；

采用標準步進電機運輸,確保平穩；

選用亞德客標準氣缸推板，確保PCB平順下跌供板；

開口式設計，便于取、放PCB；

采用PLC控制，工作穩定可靠；

觸摸屏操作界面，人機對話十分方便，操作方便、簡單，時實查巡設備工作狀態；

標準配備SMEMA信號接口，可與其它設備進行在線接駁；

黑板檢測   （  選項  ）

技術參數：

型號

QQDB-450

機器外型尺寸

L600*W800*H1200（不含警燈高度）

PCB寬度

50－450

PCB運輸高度

900±20mm(可定做)

PCB運輸方向

左→右（可選右→左）

PCB厚度

1-5mm

最快供板速度

>10片/Min

控制方式

PLC+觸摸屏

電力消耗

150W

輸入電壓

AC 220V  50-60Hz

輸入氣壓

4-7Kg/cm2

重量

165KG
